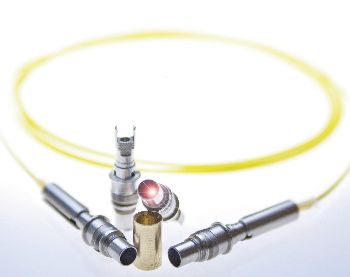

Datamate Mix-Tek с волоконной оптикой по технологии EBOSA™


Этот волоконно-оптический разъем используется в качестве дополнения к серии разъемов Datamate Mix-Tek. Технология Expanded Beam делает эти разъемы идеальными для неблагоприятных условий и малочувствительными к пыли, вибрации и изменениям температуры.

Характеристики:
  • Выдерживает самые экстремальные условия, аналогично уже зарекомендовавшей себя высоконадежной системе соединения, использованной в Datamate Mix-Tek
  • Превосходная работа оптики
  • Не нуждается в обслуживании
  • Соответствует RoHS
  • Малочувствителен к пыли, вибрации, изменениям температуры
  • Малого размера, идеально подходит к миниатюрным разъемам серии Datamate
  • Легко размыкается и смыкается без дорогостоящей и занимающей время очистки

Применения:
  • Организация гирлянды тактических оптических кабелей
  • Оборудование для прямого эфира в HD
  • Управление и связь при разработке месторождений
  • Оборудование нефтехимических заводов
  • Системы сейсмической разведки
  • Измерительное оборудование
  • Объединительные панели
  • Беспроводная оптическая связь


Отрасли:
  • Авиация
  • Корабельное оборудование
  • Химическая/нефтехимическая промышленность
  • Медицинские устройства
  • Пищевая промышленность
  • Автомобильная промышленность
  • Тяжелая промышленность
  • Измерительное оборудование
  • Телерадиовещание


  • Описание:

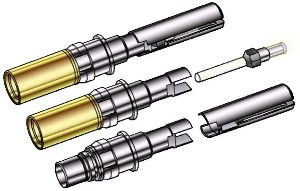

    • Оптический штыревой контакт, дополняющий систему разъемов Datamate Mix-Tek, который можно использовать в одном разъеме с сигнальными, силовыми или коаксиальными контактами
    • Кабельное соединение можно снять для ремонта кабеля
    • Контакты EBOSA™ соединяются с патч-кордом со стандартным LC-коннектором
    • Доступны версии: одномодовая 9/125 мкм, многомодовые 50/125 мкм, 62.5/125 мкм


    Спецификация технологии EBOSA™:
    Вносимые потери нормально 0.8 дБ, максимум 1.5 дБ (одномодовый)
    нормально 0.4 дБ, максимум 1.0 дБ (многомодовый)
    Температура (хранения) от -55°C до +85°C
    Температура (рабочая) от -40°C до +85°C


    Особенности и преимущества Datamate EBO-Tek:
    • 7.8 миллионов различных комбинаций коаксиальных, сигнальных и силовых контактов в одном корпусе разъема дополнены волоконной оптикой
    • Конфигурацию контактов определяет клиент, что дает предельную универсальность
    • Винтовое крепление обеспечивает легкое соединение/разъединение без специальных инструментов
    • Для ремонта и самостоятельной сборки разъема доступны отдельные контакты
    • Контакты полностью экранированы
    • Поляризованная форма литого корпуса исключает неправильное соединение


    EBO-Tek расширяет серию высоконадежных разъемов Datamate с шагом 2 мм, включающих силовые, коаксиальные, а теперь – и оптические контакты. Кроме того, новые разъемы EBO-Tek могут быть опционально оснащены винтовым креплением для большей безопасности в условиях сильной вибрации.

    Последнее дополнение к популярнейшей серии Datamate дает доступ к 7.8 миллионам различных конфигураций сигнальных, силовых и коаксиальных контактов. Добавление к серии волоконно-оптической технологии увеличивает число возможных комбинаций, давая клиенту возможность спроектировать свой собственный разъем Datamate специально для своей задачи. Загнутые сигнальные контакты, используемые совместно с зажимами с четырьмя лепестками из бериллиевой бронзы, обеспечивают надежность контакта в тяжелых условиях.

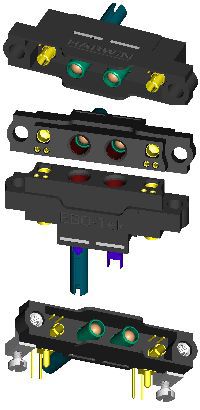

    Разъемы EBO-Tek изначально доступны в опциях PC Tail, вилка на кабель или розетка на кабель, для обеспечения однозначного взаимного положения материнской и дочерней платы, а также для кабельного варианта. Начальная конфигурация: два контакта EBOSA., два силовых и четыре сигнальных контакта (показано выше); в скором времени серия будет расширена. Литой корпус поляризован и имеет квалификацию UL94V-0. Разъемы соответствуют стандартам BS9525-F0033 и CECC 75101-008.



EBOSA™ – Оптический узел по технологии Expanded Beam:
В технологии Expanded Beam («расширенный пучок») пучок света, исходящий из волокна, расширяется и коллимируется сферической линзой. Свет проходит сквозь воздух до второй линзы, где фокусируется на второе волокно. Это изображено на рисунке ниже.

Одномодовый расширенный пучок увеличен примерно в 2400 раз по сравнению с пучком в оптическом волокне. Это делает его значительно менее чувствительным к пыли, вибрациям и колебаниям температуры. Вносимые потери чуть выше, чем у разъема «стык-в-стык», – около 1.0-1.5 дБ для одномодового и 0.5-1.0 дБ для многомодового волокна.

Так как технология Expanded Beam использует связь через воздух, то ее эффективность сохраняется очень длительное время; она не деградирует, как разъем «стык-в-стык».

«Расширенный пучок» против «стык-в-стык»:
То, что разъем «стык-в-стык» использует узкий луч, делает его весьма уязвимым к пыли и вибрациям, из-за чего он может применяться только в среде с контролируемыми параметрами. В противном случае при каждом использовании обе стыкуемых поверхности должны быть тщательно очищены. Тем не менее, производство разъемов «стык-в-стык» дешево и на рынке есть множество стандартных готовых решений. Там, где можно контролировать температуру, вибрации и внесение пыли, а также есть возможность обслуживания разъема путем регулярной очистки, разъемы «стык-в-стык» являются разумным решением.

За последние годы потребность в широкополосных решениях в таких отраслях, как транспорт, авиация, тяжелая промышленность и т.д. выросла необычайно. Медь не способна передавать такой объем информации на требуемых скоростях. Разъемы Expanded Beam постепенно проникают в эти отрасли; они показали себя весьма эффективными.

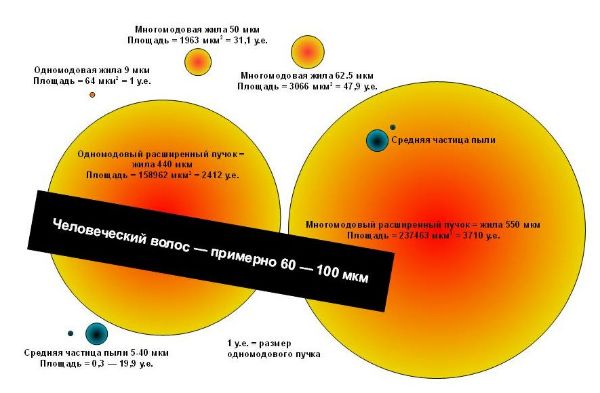

Рисунок ниже показывает относительные размеры стыкующегося и расширенного пучков; на нем видно, почему соединения Expanded Beam гораздо менее чувствительны к загрязнениям.

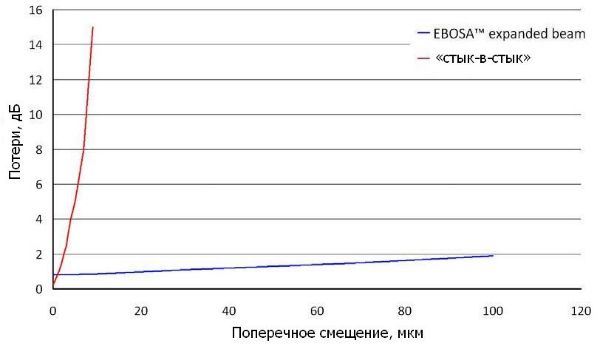

Размер расширенного пучка также делает его относительно нечувствительным к поперечному смещению частей разъема. График показывает потери из-за поперечного смещения. Также он менее чувствителен к вибрации и быстрым перепадам температуры.

Хотя разъемы Expanded Beam нечувствительны к поперечному смещению, они более чувствительны к угловому совмещению. Одномодовые разъемы должны быть выровнены в пределах 0.06 градусов, чтобы потери были менее 0.5 дБ. Этот вопрос решен разработкой контактов, обеспечивающих параллельное смыкание.

Заключение:
В то время, как разъем «стык-в-стык» используется в качестве дешевого и эффективного волоконно-оптического соединения в средах с контролируемыми параметрами, технология Expanded Beam подходит для таких условий, в которых хороши Datamate Mix-Tek. Расширенный пучок идеален для надежной передачи больших объемов информации в неблагоприятных условиях, например, в решениях для оборонного комплекса, транспорта и тяжелой промышленности. Расширение луча делает разъемы Expanded Beam менее чувствительными к пыли, вибрации и быстрым изменениям температуры.
