4 декабря 2014

M300 - высоконадежные силовые разъемы

Новые 10-амперные высоконадежные силовые разъемы HARWIN с температурным диапазоном до 175 oС и повышенной прочностью для эксплуатации в жестких условиях.

Компания HARWIN расширяет семейство высоконадежных разъемов и представляет новые силовые разъемы высокой плотности.

Разъемы M300 имеют шаг контактов 3 мм и выдерживают в два раза больше циклов сочленений, чем разъемы предыдущих поколений.

Контакты типа "гнездо" разъемов M300 выполнены из бериллиевой бронзы и имеЮт четырех-лепестковую форму, обеспечивая превосходные электрические и механические характеристики соединения.

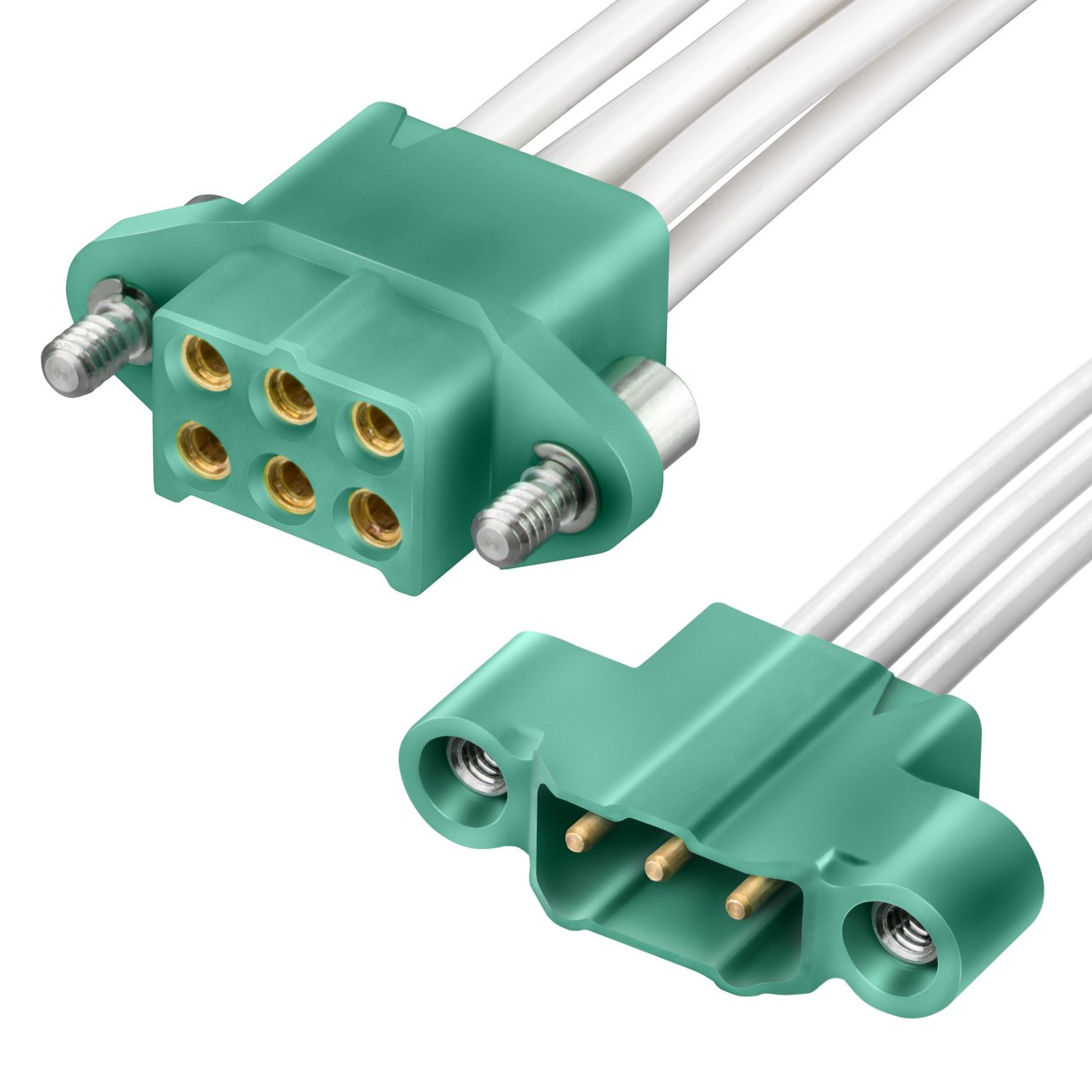

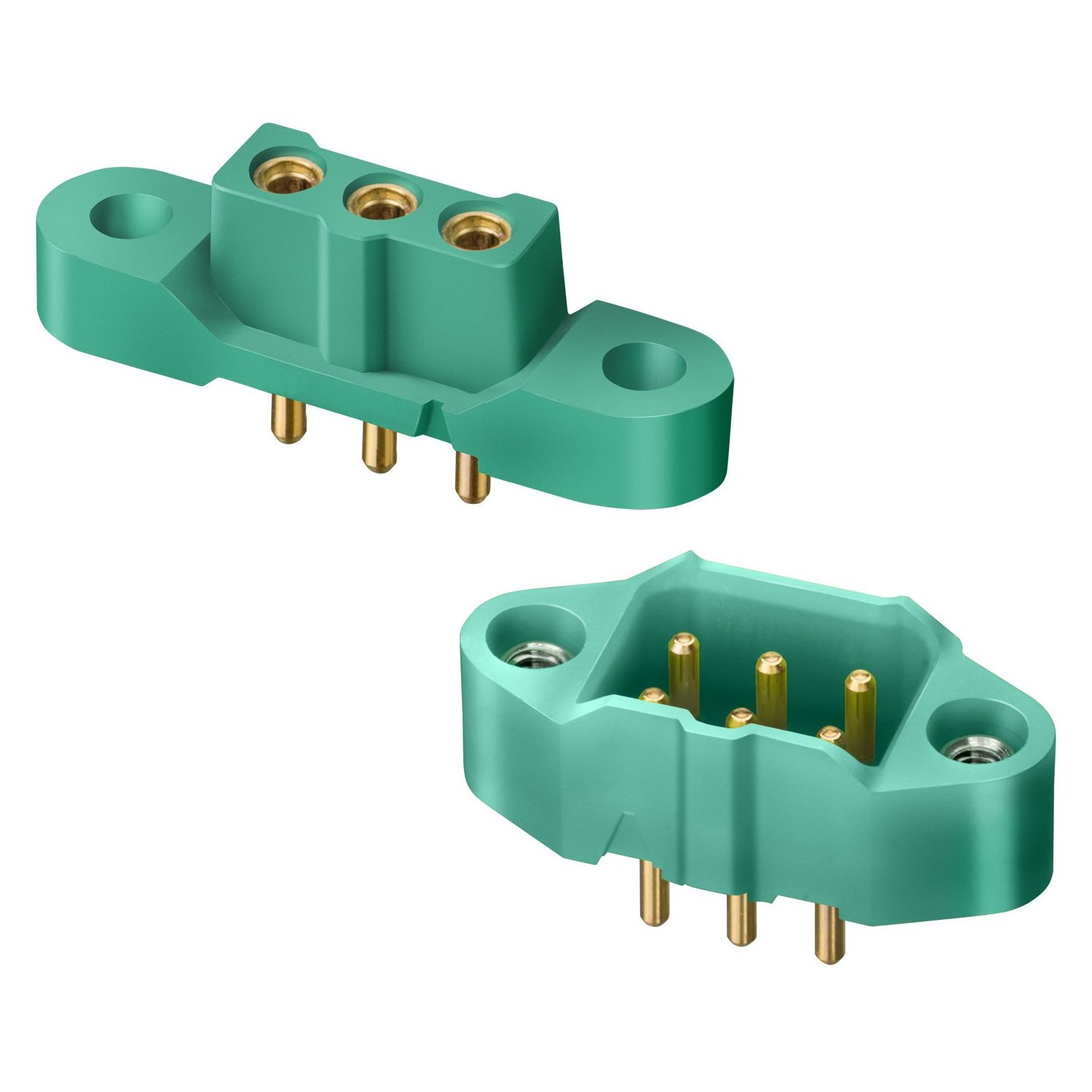

Разъемы предназначены для соединений типа кабель-кабель, кабель-плата и плата-плата. Для кабельных разъемов дополнительно предусмотрена фиксация винтами.

Корпуса разъемов M300 имеют поляризованное исполнение для защиты от неправильного соединения и маркировку положения контакта №1. При производстве разъемов используются только экологически чистые материалы.

Характеристики:

  • допустимое сечение провода: 18–22 AWG
  • шаг контактов: 3 мм;
  • рабочий диапазон температур: –65…+175 °C;
  • виброустойчивость: 10g, нарушение сплошности не более, чем на 1 мс (EIA-364-28);
  • ударопрочность: 100g в течение 6 мс, нарушение сплошности не более, чем на 1 мс (EIA-364-27);
  • износостойкость контактов: 1000 циклов коммутаций;
  • максимальный ток на контакт: 10 А (5А для провода 22AWG );
  • доступные исполнения: однорядный (3 контакта) и двухрядный (6 контактов).

Поддержка Harwin

Для поддержки разработчиков компания HARWIN предоставляет CAD-модели разъемов и результаты испытаний.
